3 Aşamalı Ters Ozmoz Sistemi Diyagramı, Etkili bir ters ozmoz filtrasyonu için 3 aşamalı bir sistem minimum gerekliliktir.
Aşağıda sunduğumuz yardımcı diyagramla bu sistemin kurulumuna bir göz atalım!
3 Aşamalı Ters Ozmoz Sistemi Diyagramı
3-aşamalı ters ozmoz sistem diyagramımızı inceleyin! Tezgah altı bir RO su filtresi ile donatılmış bu sistemde; bir karbon ön filtre, ters ozmoz membranı, bir karbon son filtre, bir su depolama tankı ve RO musluğu bulunmaktadır.
3 Aşamalı Ters Ozmoz Sistemi Diyagramı
3 Aşamalı Ters Ozmoz Sistemi Nasıl Çalışır?
3 aşamalı ters ozmoz sistemi, suyun geçtiği bir dizi filtre kullanır. Her filtreleme aşaması suda bulunan belirli bileşenleri elimine eder ve birlikte, bu bileşenlerin %99’unun üzerinde bir azalma oranını gerçekleştirirler.
Öncelikle, tezgahınızın altındaki soğuk su kaynağından gelen su karbon ön-filtre aşamasına girer. Burada klor, tortu ve kimyasallar çıkarılır. Ardından, suyun büyük bir kısmındaki kirleticileri çıkaran ters ozmoz membranına gelir. Daha sonra, su depolama tankına akar ya da birisi RO musluğunu açarsa doğrudan karbon son-filtreye geçer. RO membranı tarafından reddedilen atık su, drenaj hattı boyunca akar ve doğrudan lavabo drenajına gider.
3 Aşamalı Ters Ozmoz Sistemi Bileşenleri
3-aşamalı ters ozmoz sistemleri, birlikte çalışan birden fazla bileşenden oluşmaktadır. Verdiğimiz diyagramda, çoğu evde kullanılan sistemlerde bulunan tipik bir konfigürasyonu göstermekteyiz. Lütfen sizin için özel durumunuzun farklı olabileceğini unutmayın.
Filtre Aşamaları
3-aşamalı RO sistemi, üç filtre aşamasına sahip olduğu için bu şekilde adlandırılır. Bunlar genellikle şunlardır:
3 Aşamalı Ters Ozmoz Sistemi Diyagramı
Karbon Ön-Filtre
Granül aktif karbon ya da karbon blok formundaki bir karbon ön-filtre, suyun istenmeyen tat ve kokulara neden olan maddelerini ortadan kaldırır. Ana amacı kloru ortadan kaldırmak ve RO membranının bütünlüğünü korumaktır.
RO Membranı
Bir ters ozmoz filtrasyon sisteminin ana bileşeni RO membranıdır, bu membran etkili bir şekilde çözünmüş katıları ve ağır metaller gibi zararlı kirleticileri ortadan kaldırır.
Karbon Son-Filtre
3. aşama, özellikle bir tankta saklandıktan sonra su arıtmasını artıran ikincil bir aktif karbon son-filtre olarak hizmet verir. Bu, suyun tadını da geliştirmeye yardımcı olacaktır.
Diğer Bileşenler
Filtrasyon aşamalarının yanı sıra, ters ozmoz sistemi çeşitli diğer bileşenleri de içerir.
Modül
Modül, çeşitli sistem bileşenlerinin bağlantısını kolaylaştıran bir merkez hub görevi görür. Kolay entegrasyon için girişler, çıkışlar ve dişli konektörler sunar.
Su Tankı
Ters ozmozun yavaş hızı bir dezavantajıdır. Bunu gidermek için birçok kurulum, ihtiyaç duyulduğunda filtrelenmiş suyu saklamak için bir depo tankı içerir. Ancak, tankın aşırı büyük olmasından kaçınmak önemlidir çünkü bu kendi başına bazı dezavantajlara yol açabilir. Örneğin, su uzun bir süre tankta kalırsa durağan bir tat alabilir.
Su Arıtma Musluğu
Çoğu RO sisteminde suyu dağıtmak için ayrı bir musluk bulunmaktadır. Bu musluk genellikle ana musluğun yanında lavaboya monte edilir.
3 Aşamalı Ters Ozmoz Sistemi Diyagramı
Drenaj Hattı ve Atık su Kelepçesi
Bu bölüm, ters ozmoz sisteminin ürettiği tüm atık suyu ortadan kaldırmasını sağlar.
Su Girişi Hatalma Uzatması ve Kürsel Vana
Bu, giriş suyunun kaynağıdır. Sadece tesisat sisteminizdeki soğuk su tedariki için bir bağlantıdır.
Otomatik Kapanma Vanası
Bir ŞATOF vanası, RO sisteminizin verimliliğini en üst düzeye çıkarır ve sadece gerektiğinde çalışmasını garanti eder. Bu vanası, depo tankı kapasiteye ulaştığında sistemi kapatır.
Depo Kontrol Vanası
Bu depo vanası, depo tankından veya drenaj hattından suyun geri akışını etkili bir şekilde engeller, RO membranına olası zararı önler.
Akış Kısıtlayıcı Flow
Akış kısıtlayıcı, RO sisteminin suyun etkili bir şekilde membrandan geçebilmesi için yeterli basıncı sürdürebilmesi için atık su hızını düzenler.
Hortumlar
Hortumlar, sistemin farklı aşamalarında bileşenler arasında bağlantı kurmak için kullanılır.
Bağlantı Elemanları
Bağlantı elemanları, güvenli bağlantıları garantilemek ve olası sızıntıları önlemek için hayati öneme sahiptir.
3 Aşamalı Ters Ozmoz Sistemi Diyagramı
3 Aşamalı Ters Ozmoz Sistemi Nasıl Kurulur
Eğer 3 aşamalı ters ozmoz sistemi kurulumunu kendiniz yapmak isterseniz, bu tamamen yapılabilir. İşte talimatlar:
- Musluğu kurmak için tezgâhınızda bir delik açın.
- Drenaj eyerini bulaşık makinesi ve çöp öğütücü hatlarından uzakta olan lavabo drenaj hattına takın.
- Lavabonun altındaki su kaynağını kapatın, ardından mutfak musluğunu açın. Besleme vanasını kurun ve tüp bağlantısını yeniden yapın.
- RO sistemi modülünü konumlandırın.
- Depo tankını bağlayın, dişli portunun etrafını teflon bantla sarın ve bağlantıyı vidalayın.
- Tüpü besleme suyu vanasına, tank vanasına ve diğer bileşenlere bağlayın.
- Tüm filtre kartuşlarını ve membranı takın.
- Besleme suyu vanasını açın ve sızıntıları kontrol edin.
- Sistemi yıkayın.
- RO musluğunu kapatın ve depo tankı için vanayı açın.
- Tankı doldurun, boşaltın ve işlemi tekrarlayın.
3 aşamalı RO sistemi diyagramımız hakkında herhangi bir sorunuz varsa lütfen aşağıya yorum bırakmaktan çekinmeyin!
Triasoft Su Arıtma Cihazı Tavsiyesi: Ters Ozmoz Teknolojisinde Mükemmel Bir Partner
3 Aşama Ters Ozmoz Sistemi’nin su arıtma konusundaki üstün performansını ve bağlantı şemasını inceledikten sonra, bu sistemlerin mükemmel bir eşleşmesi olan bir cihazı tanıtmak istiyoruz: Triasoft Su Arıtma Cihazı.

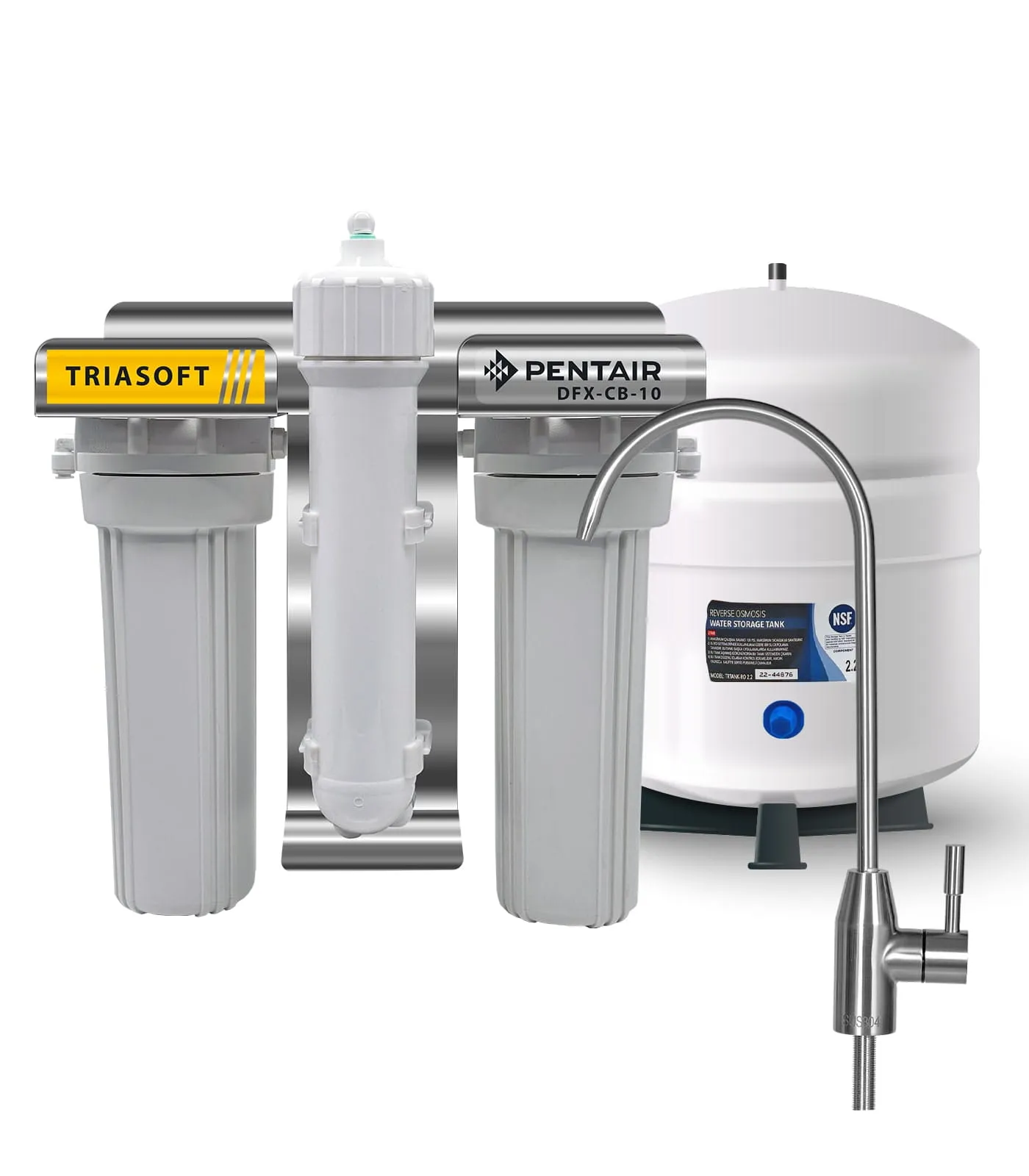

Triasoft Kaliteli Su Arıtma Cihazı
Triasoft, üç aşamalı filtrasyon sistemi ile suyunuzdaki istenmeyen tüm maddeleri etkili bir şekilde giderir. Özellikle Pentair Diamond serisi karbon filtreyle, klorun, kötü tatların ve kokuların yanı sıra zararlı partikülleri de mükemmel bir şekilde filtreler. Ters ozmoz sisteminizi daha da etkili hale getirmek için, Triasoft’un Vontron ULP 75 gpd membran filtresi ve Matrikx CTO Post Karbon Filtresi’yle birlikte gelişmiş bir su arıtma deneyimi yaşayın.
Birçok su arıtma cihazı arasında Triasoft, kullanıcı dostu tasarımı, kolay montajı ve bakımı ile öne çıkar. NSF sertifikasıyla, suyunuzun güvenli ve temiz olduğundan emin olabilirsiniz.
Eğer evinizde veya iş yerinizde sağlıklı, berrak ve taze suyun tadını çıkarmak istiyorsanız, 3 Aşama Ters Ozmoz Sistemi ile birlikte Triasoft Su Arıtma Cihazını şiddetle tavsiye ediyoruz. Hem kalite hem de güvenilirlik arayışınızda, bu cihaz size en iyi sonuçları sunacaktır.
