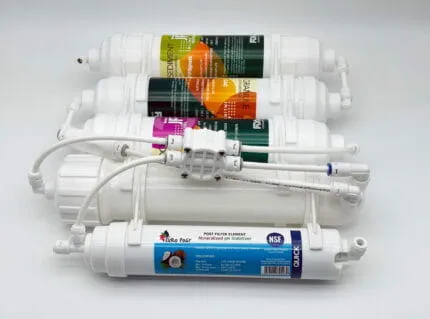

NSF Onaylı Swun Chyan Filtreli Toplama Su Arıtma Cihazı ürününün nasıl toplandığını resimler ve videolar ile sizlere anlatmaya çalışacağız, bu toplama su arıtma cihazı ile herkes kendi su arıtma cihazını çok kolay resimler yardımıyla yapabilir. Bu ürün pompasız olarak sunulmaktadır. Pompa ihtiyacınız olduğunda nasıl olacak diye soracağınız için bunu da düşündük ve harici hazır F31 pompa kitini sizler için ürettik. F31 Pompa Kiti her hangi bir pompasız su arıtma cihazlarını direkt pompalı su arıtma cihazına dönüştürmek için tasarladık, kurulumu oldukça basit F31 pompa kiti sipariş vermek için konunun altına ürün linklerini ekleme yapacağım.
Resim-1
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
2.5 İnc Tekli Kelepce
2.5 İnc Tekli Kelepce

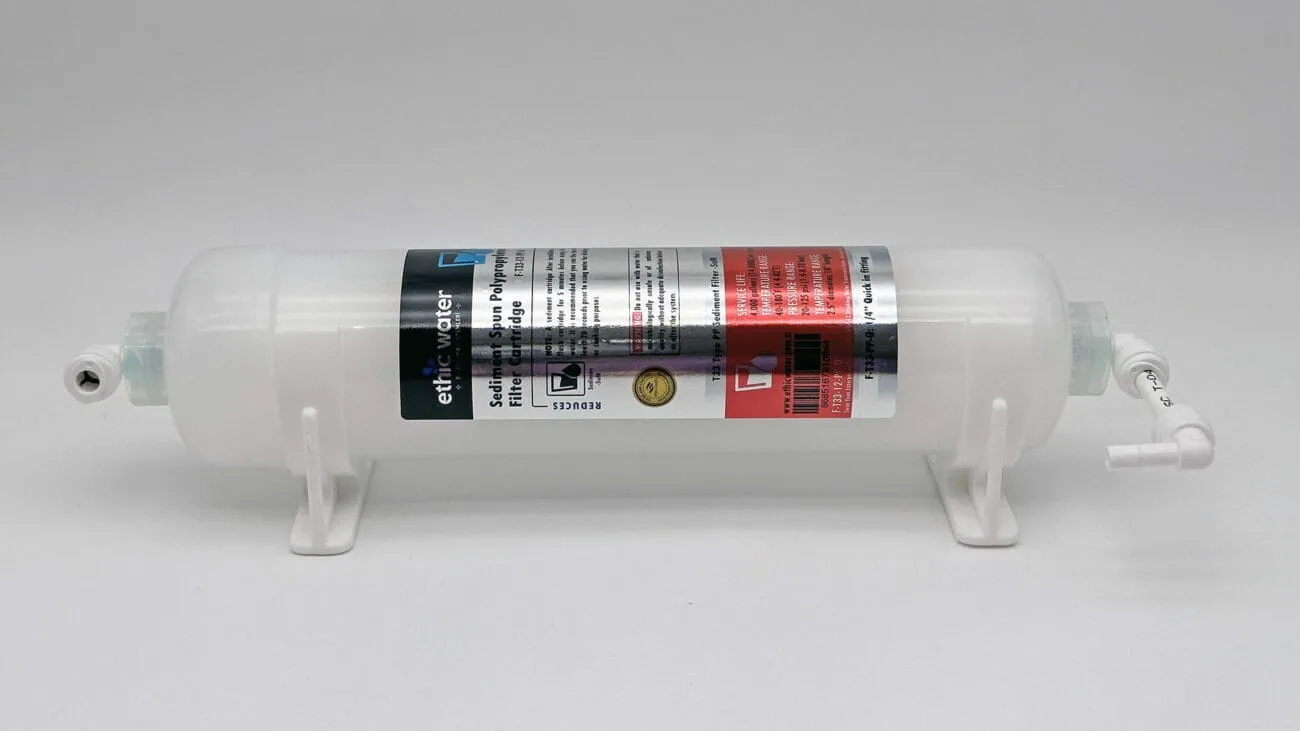

Swun Chyan F-T33-12-PP-Q İnline Quick 5 Micron Sediment Filtre
Toplama Su Arıtma Cihazı Aşama 1
Toplama su arıtma cihazı yapımına ilk filtremizden başlıyoruz. 1 nolu sediment tortu filtresini poşetinden çıkaralım, sonra filtrenin giriş ve çıkışlarında ki plastik kör tapaları çıkaralım. Filtrelerin su akış yönlerine dikkat edelim resimde sol taraf filtrenin giriş kısmıdır.
2,5 inc tekli 2 adet filtre kelepçesini topladığımız su arıtma cihazını bir duvara ya da tahta parçasına (örneğin mutfak dolabına) sabitlemek için kullanıyoruz, sistemi asmayacaksanız zeminde duracaksa bu kelepçeleri takmanıza gerek yok.

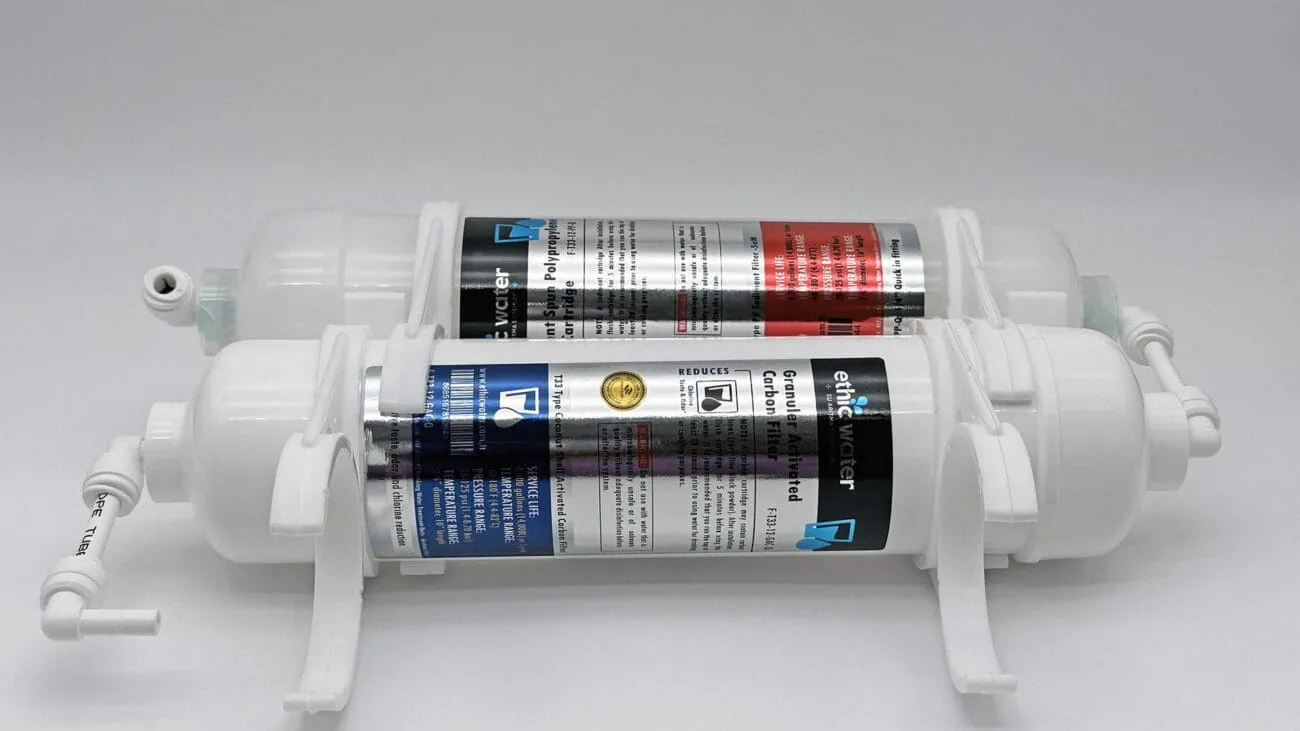

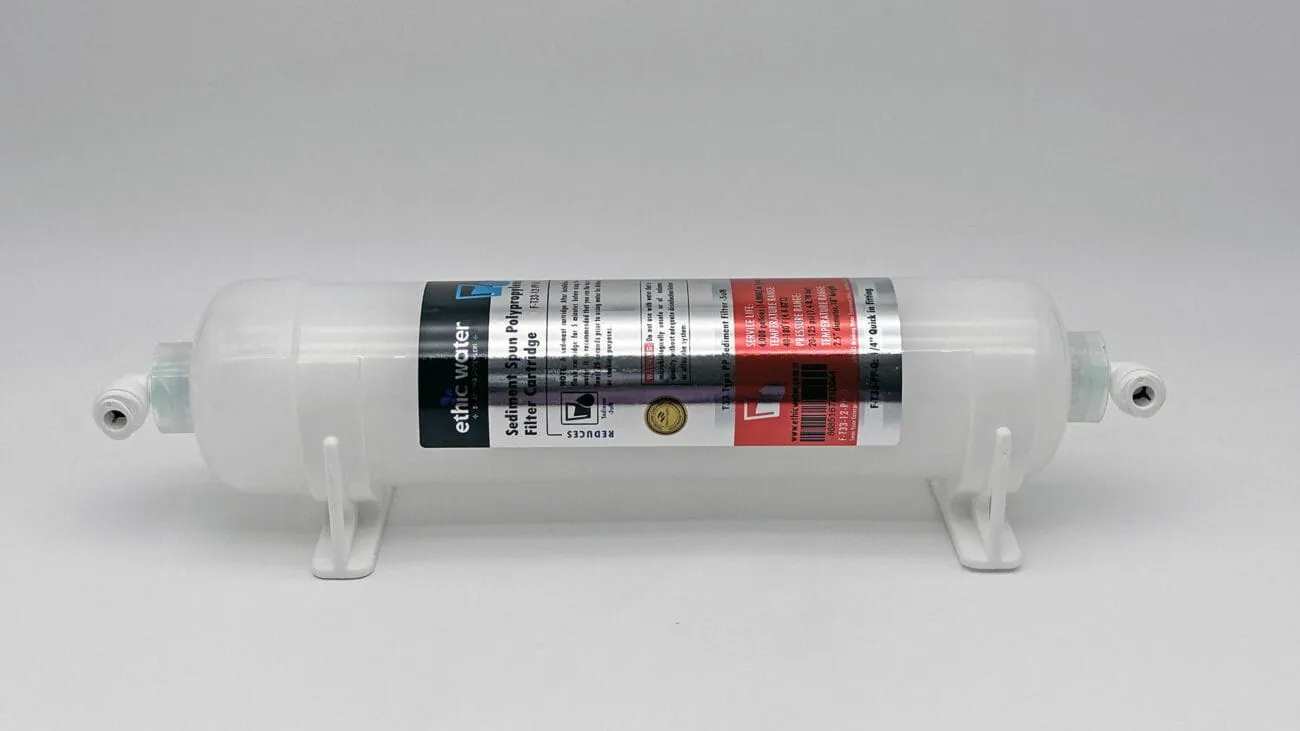

2,5 inc tekli filtre kelepçesine 1 numaralı sediment filtresini resimde ki takalım ve ardından filtrenin giriş ve çıkışlarına 2 adet 1/4 hareketli dirsekleri takalım bakınız resim -1

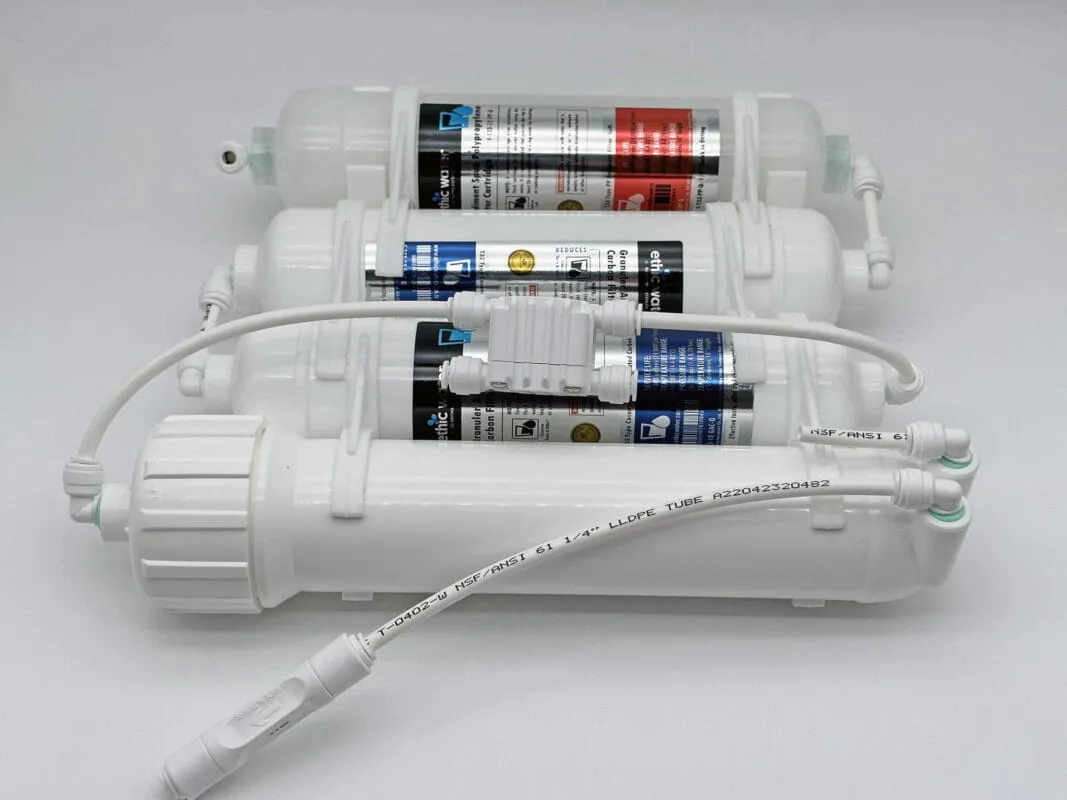

Resim-2
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 2

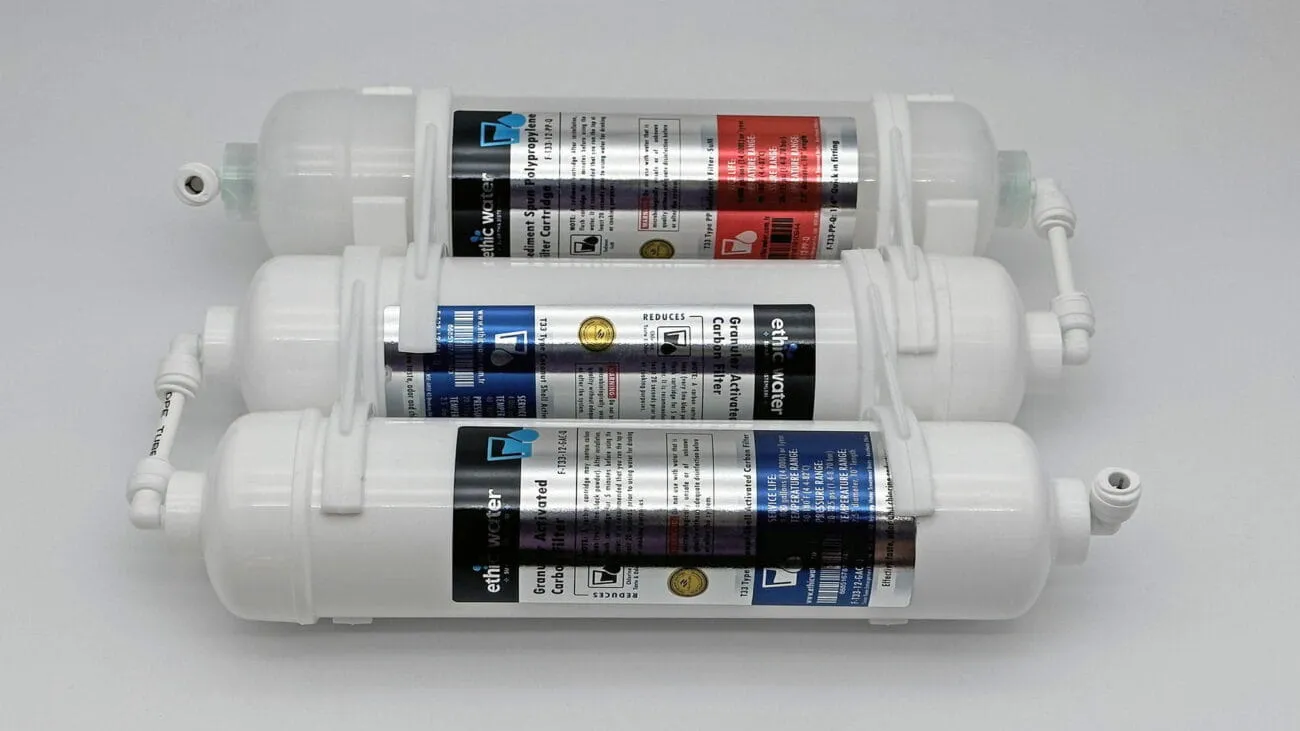

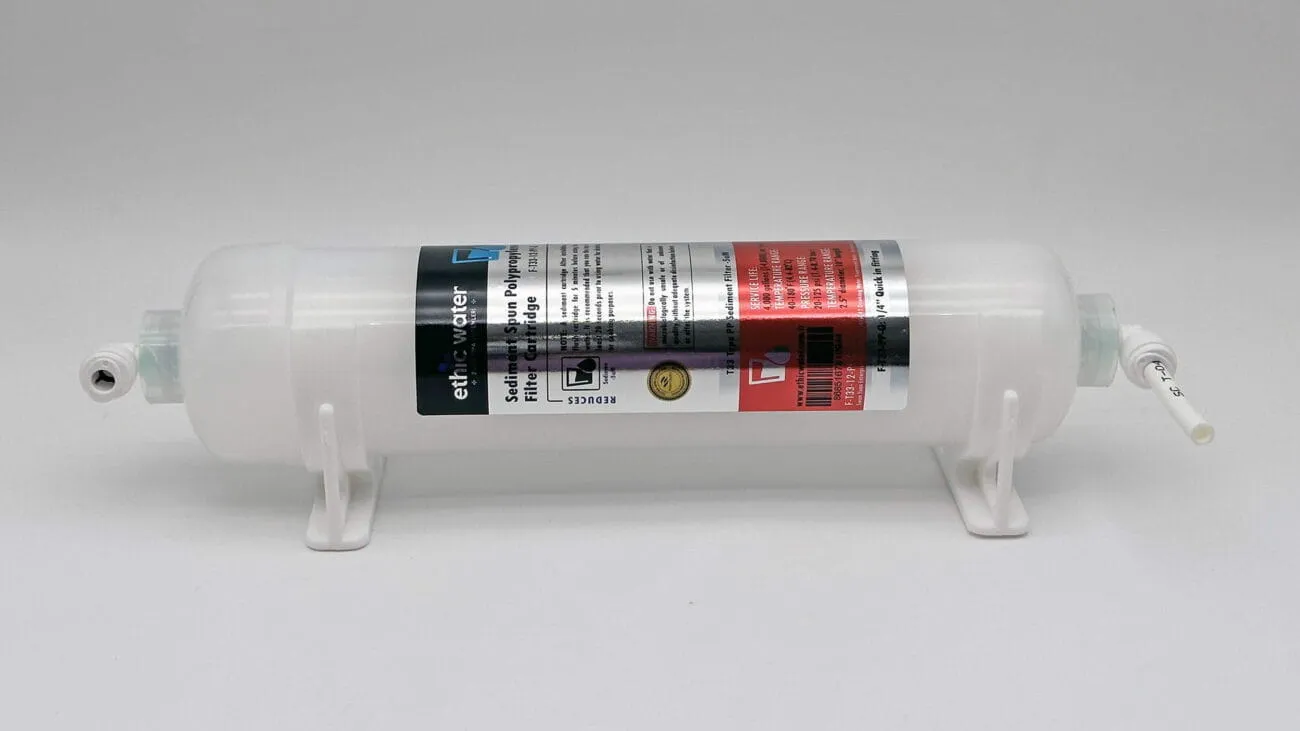

Aşama iki de 1 numaralı filtremizin çıkış dirseğine 6 cm uzunluğunda bir hortum kesip 1/4 inc hareketli dirseğine takalım. Bakınız Resim-2
Resim-3
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 3

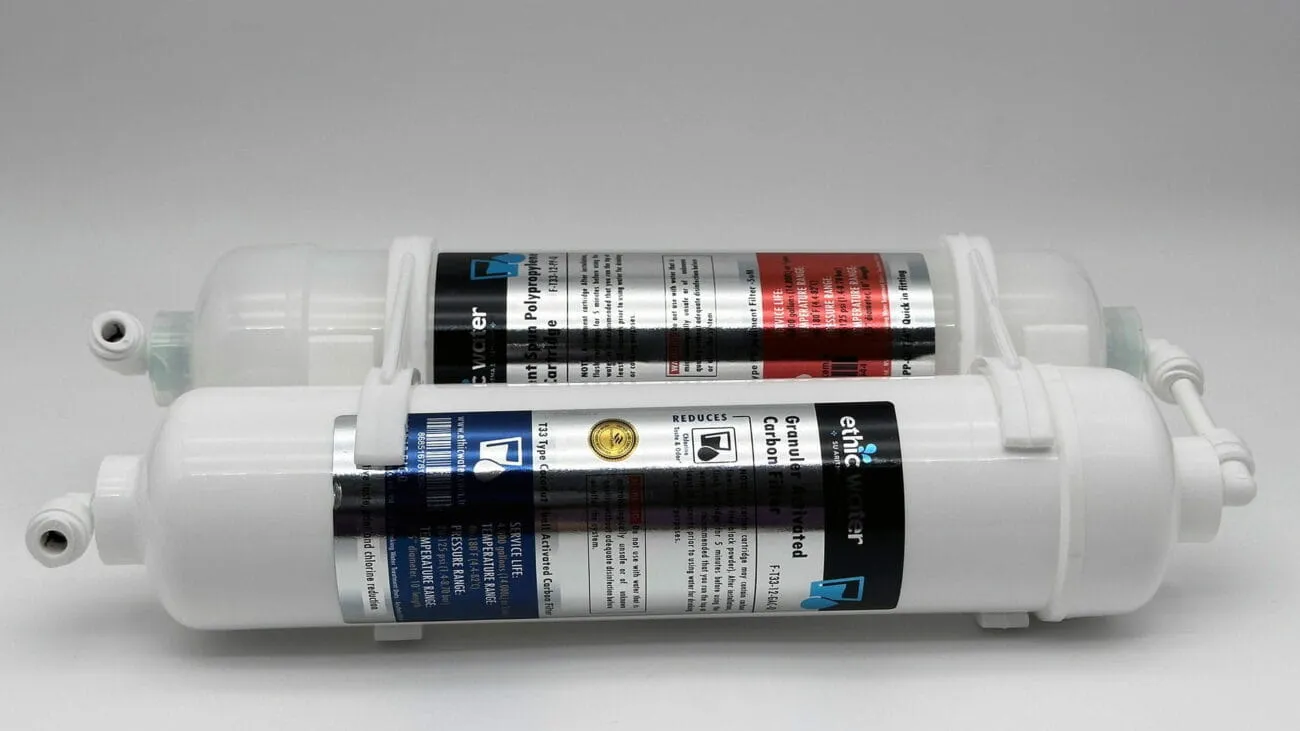

Aşama üç de 6 cm uzunluğunda ki hortuma 1/4 inc hareketli dirsek takalım. Bakınız Resim-3

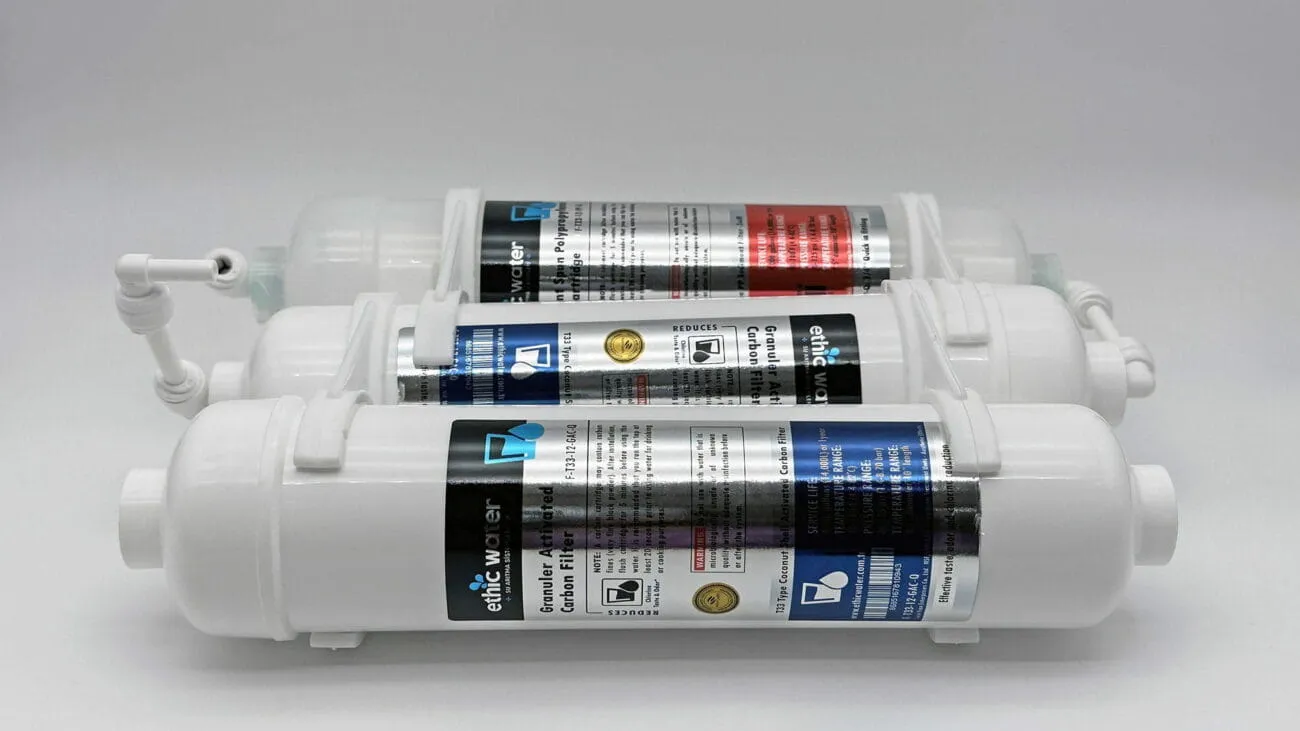

Resim-4
2.5 İnc Çiftli Kelepçe
2.5 İnc Çiftli Kelepçe
Toplama Su Arıtma Cihazı Aşama 4

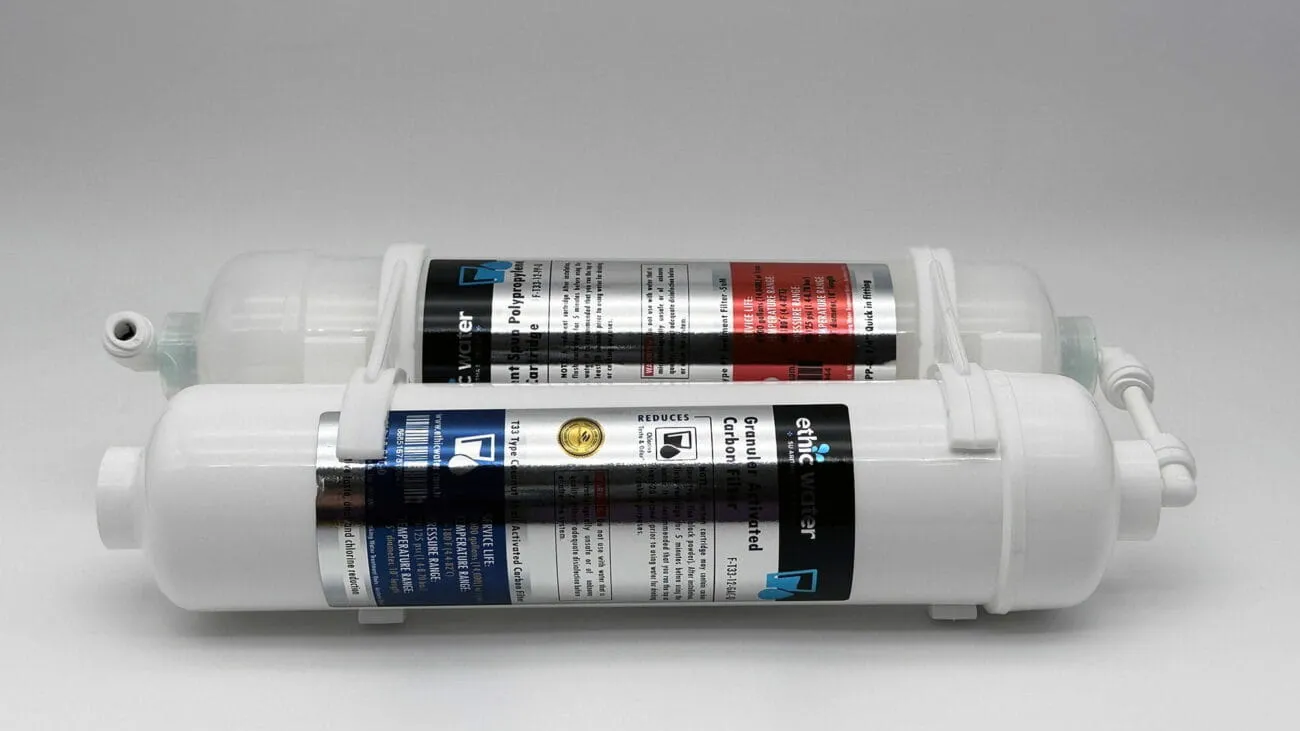

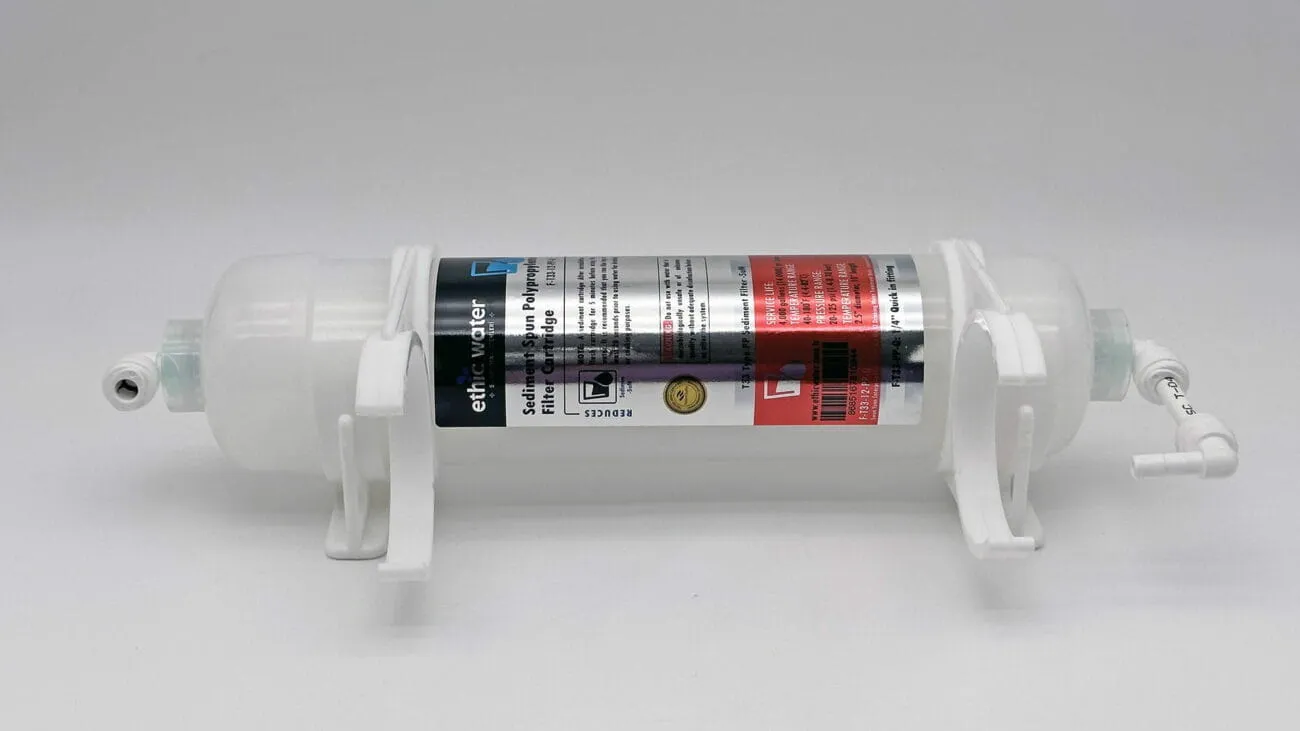

Aşama dört bir nolu filtremizin üzerine 2 adet 2,5 inc çiftşi kelepçe takalım . Bakınız Resim-4
Resim-5
Swun Chyan F-T33-12-GAC-Q İnline Quick Granül Aktif Karbon Filtre
Toplama Su Arıtma Cihazı Aşama 5

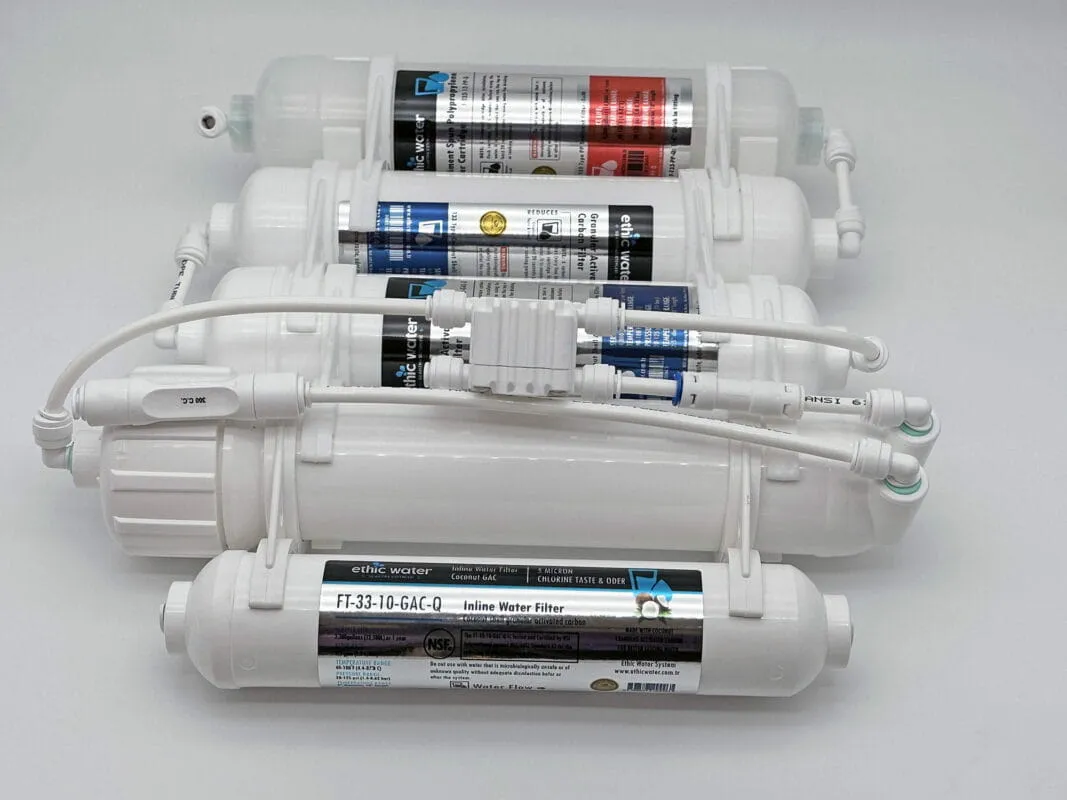

Aşama beş de bir nolu filtremizin üzerine 2 numaralı GAC karbon filtremizi resimdeki yönde 2,5 inc çiftli kelepçelere filtremizi takalım (su akış yönüne dikkat edelim filtremizi ters takmayalım). Bakınız Resim-5

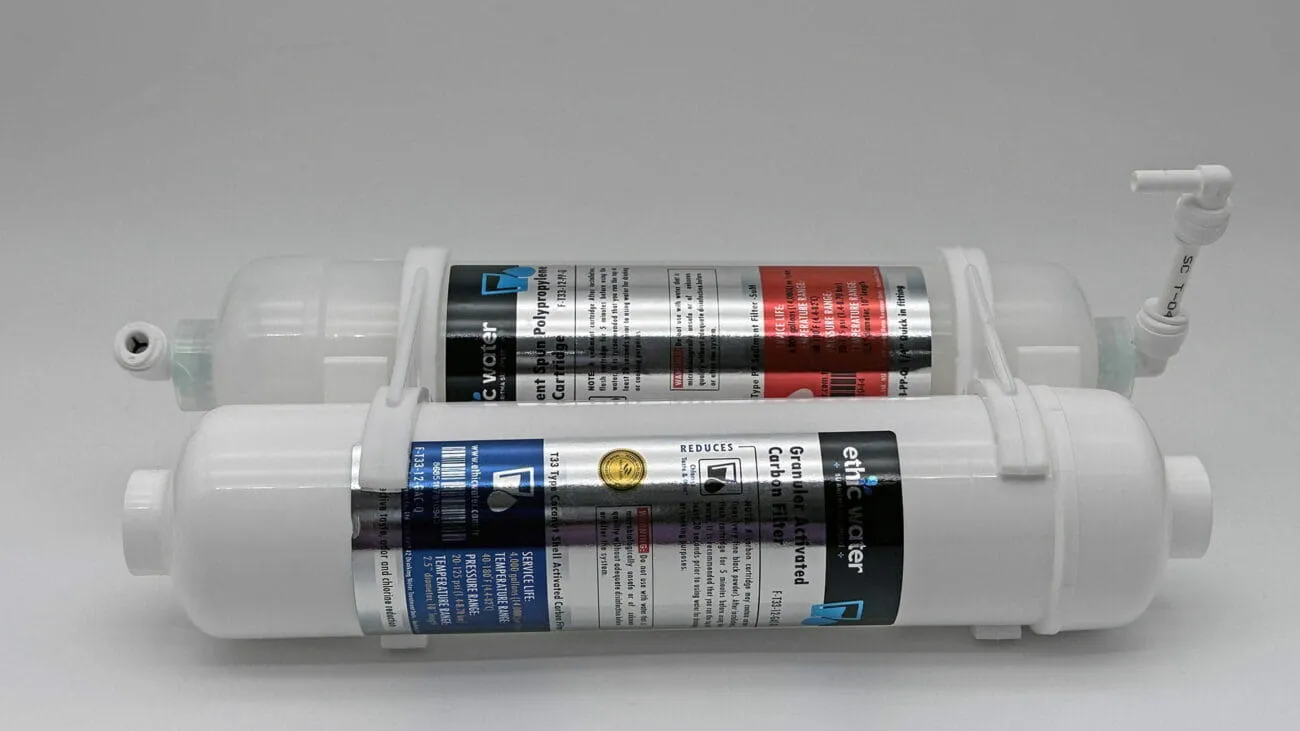

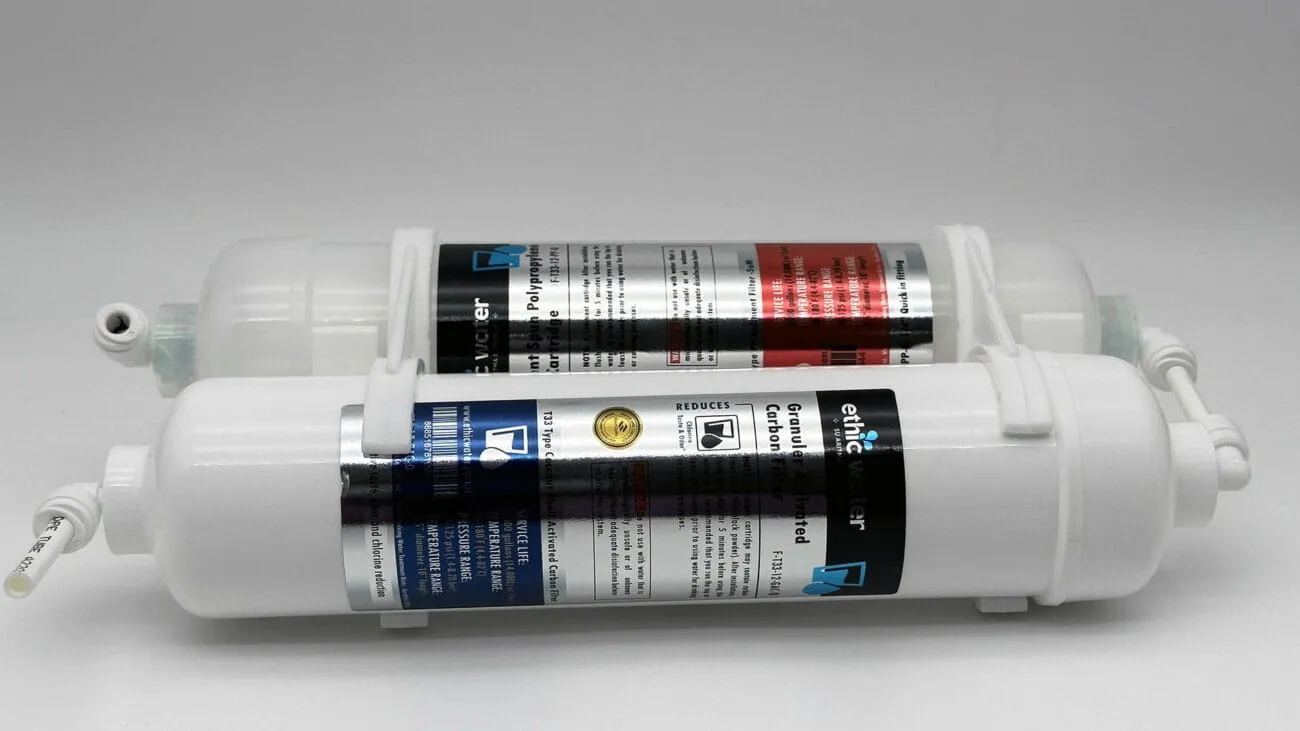

Resim-6
Toplama Su Arıtma Cihazı Aşama 6
Aşama altı da 1 numaralı filtrenin çıkış tarafındaki dirsekli hortumu 2 numaralı GAC karbon filtresine takalım. Bakınız Resim-6
Resim-7
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 7

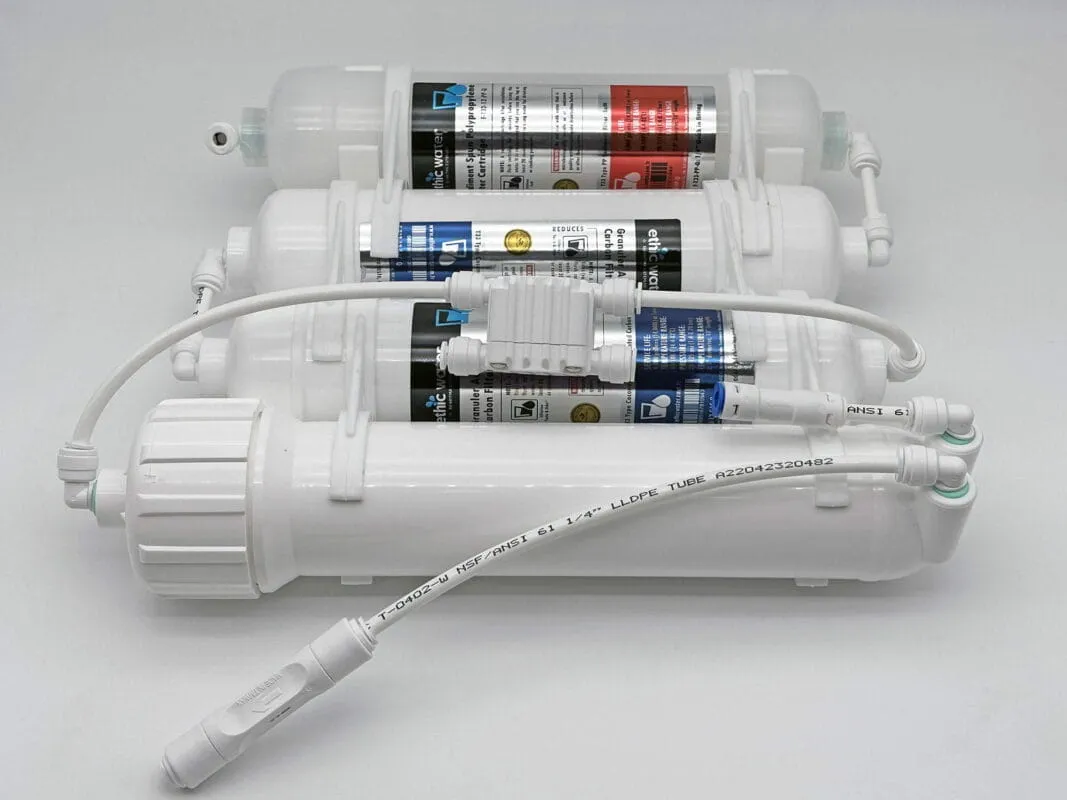

Aşama yedi de 2 numaralı filtremiz olan GAC karbon çıkış tarafına 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-7
Resim-8
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 8
Aşama sekiz de 2 numaralı filtremiz olan GAC karbon çıkış tarafında ki 1 adet 1/4 inc hareketli dirseğe 6 cm uzunluğunda bir parça hortum takalım. Bakınız Resim-8
Resim-9
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 9
Aşama dokuz da 2 numaralı filtremiz olan GAC karbon çıkış tarafında ki 6 cm hortuma 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-9
Resim-10
2.5 İnc Çiftli Kelepçe
2.5 İnc Çiftli Kelepçe
Toplama Su Arıtma Cihazı Aşama 10
Aşama on da 2 numaralı filtremiz olan GAC karbon filtresine 2 adet 2,5 inc çiftli kelepçe takalım. Bakınız Resim-10
Resim-11
Swun Chyan F-T33-12-GAC-Q İnline Quick Granül Aktif Karbon Filtre
Toplama Su Arıtma Cihazı Aşama 11
Aşama on bir de 3 numaralı filtremiz olan GAC karbon filtresini 2,5 inc çiftli kelepçelere takalım (filtre su akış yönüne dikkat edelim ters takmayalım). iki adet gac kullanıyoruz bu sayede daha fazla klor tutulması sağlanırken suyun lezzetini bu çift karbon belirliyor ilk etapta, dileyen bu karbonu tek olarak kullanabilir, yerine CTO takabilir ya da 1 veya 5 micron sedimentte takabilir ama biz çift gac olarak devam ediyoruz su arıtma cihazı yapımına. Bakınız Resim-11
Resim-12
Toplama Su Arıtma Cihazı Aşama 12
Aşama on iki de 3 numaralı filtremiz olan GAC karbon filtresinin girişine 2 nolu karbondan çıkan 6cm hortuma bağlı olan 1/4 in hareketli dirseğini takınız. Bakınız Resim-12
Resim-13
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 13
Aşama on üç de 3 numaralı filtremiz olan GAC karbon filtresinin çıkış kısmına 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-13
Resim-14
2.5 İnc Çiftli Kelepçe
2.5 İnc Çiftli Kelepçe
Toplama Su Arıtma Cihazı Aşama 14
Aşama on dört de 3 numaralı filtremiz olan GAC karbon filtresinin üzerine 2 adet 2,5 inc çiftli kelepçe takalım. Bakınız Resim-14
Resim-15
RO-Q0001W Swun Chyan Quick Membran Housing
Toplama Su Arıtma Cihazı Aşama 15

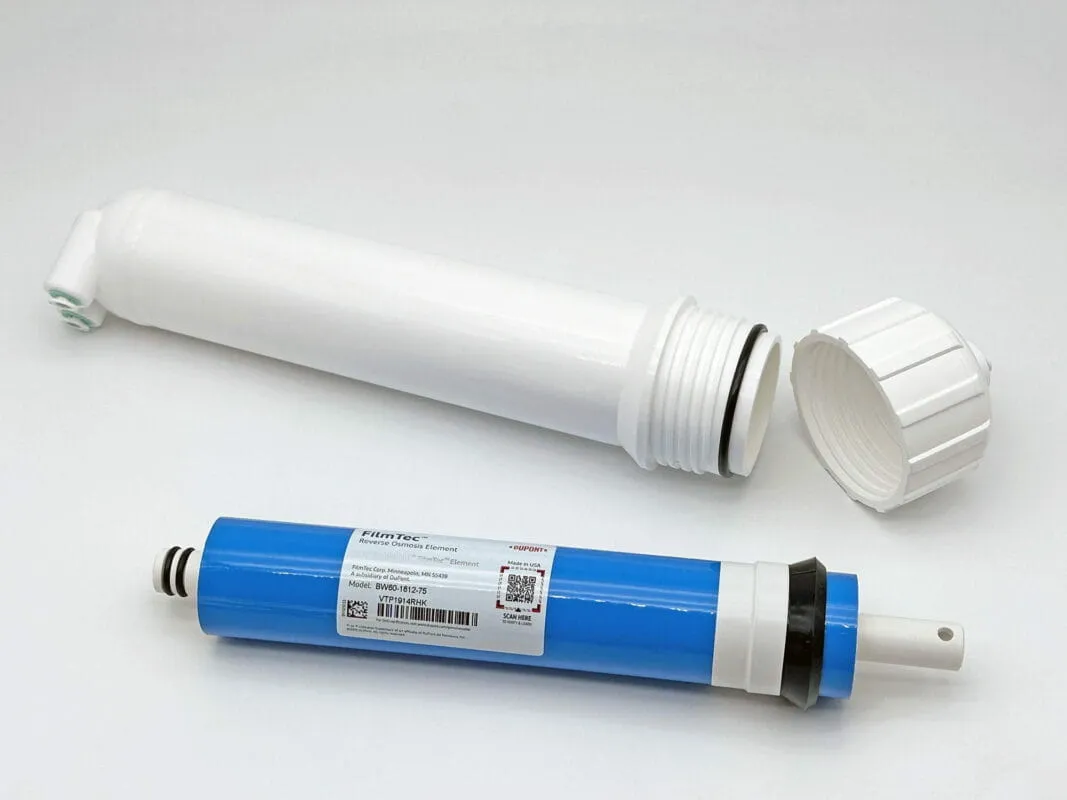

Aşama on beş de membran filtresi ve membran kabının hazırlığını yapalım, membran filtresini poşetinden çıkaralım ve membran kabının kapağını açalım.. Bakınız Resim-15
Resim-16
Toplama Su Arıtma Cihazı Aşama 16
Aşama on altı da membran filtresini resimde görüldüğü yönde içeri takalım, membran contaları içeri yuvaya oturmalıdır sonrasında elle membran kapağını kapatalım, artık membran filtremiz yerine takılmaya hazır, bir sonraki aşamaya geçelim. Bakınız Resim-16
Resim-17
RO-Q0001W Swun Chyan Quick Membran Housing
Toplama Su Arıtma Cihazı Aşama 17

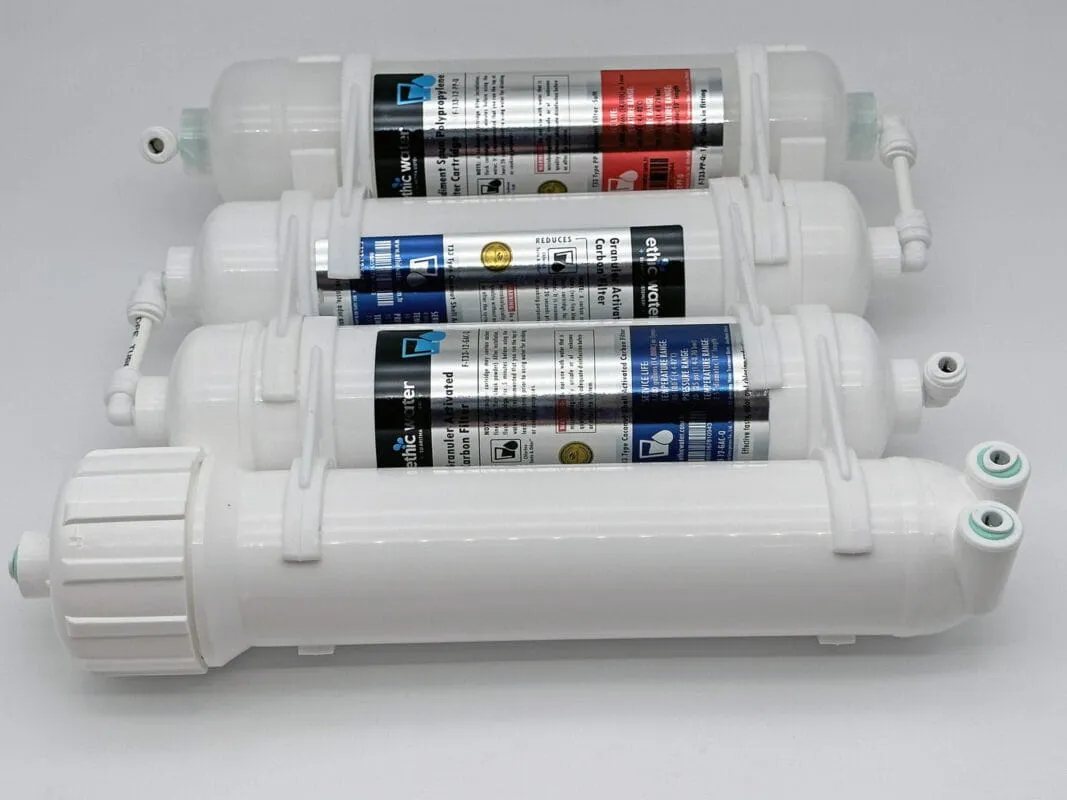

Aşama on yedi de membran filtre kabını 3 nolu filtremiz olan gac karbon filtre üzerinde bulunan 2,5 inc çiftli kelepçe üzerine takalım, bağlantılar yanlış olmaması adına resimde ki pozisyonda takınız. Bakınız Resim-17

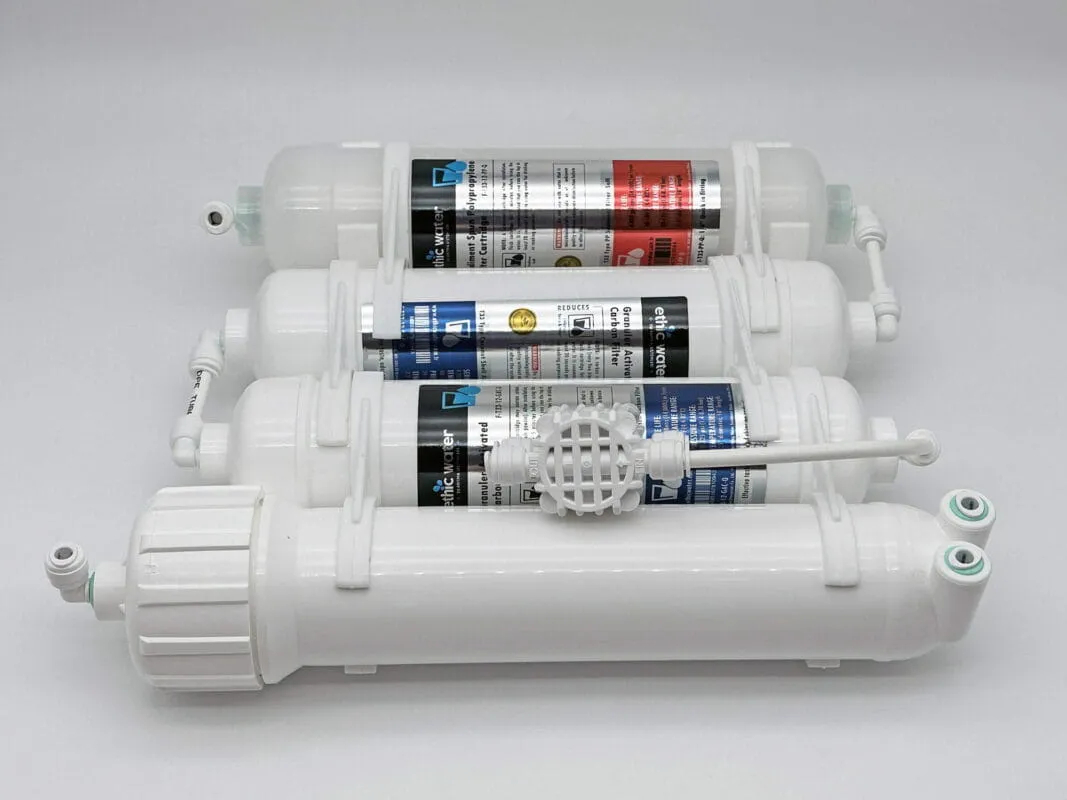

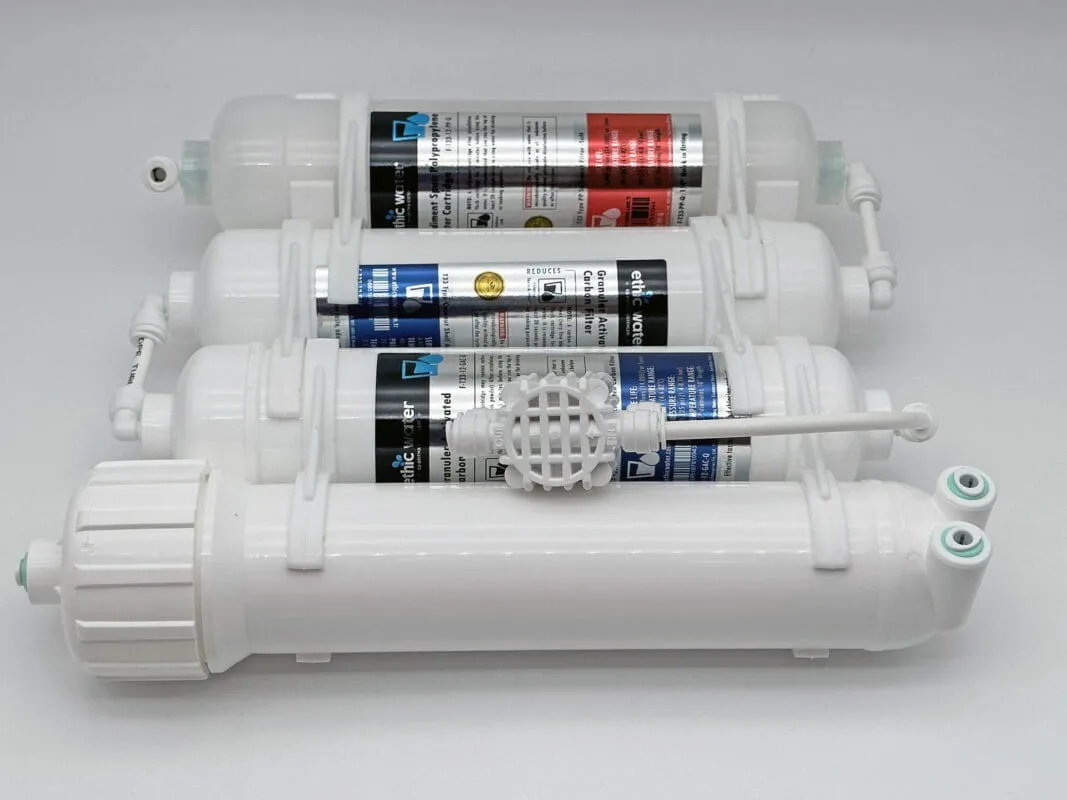

Resim-18
Swun Chyan 1/4" Quick ShutOff Otomatik Kapatma Valfi
Swun Chyan 1/4" Quick ShutOff Otomatik Kapatma Valfi, Kapatma valfi serisi, NSF gereksinimlerini karşılayabilecek gıda sınıfı POM’dan yapılmıştır. Bu shutoffların yapısı esas olarak alan kısıtlamaları göz önünde bulundurularak “düz” şeklinde şekillendirilmiştir. Hızlı bağlantı, çoğu RO sistemindeki 1/4" hortum tipine uyar.
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 18

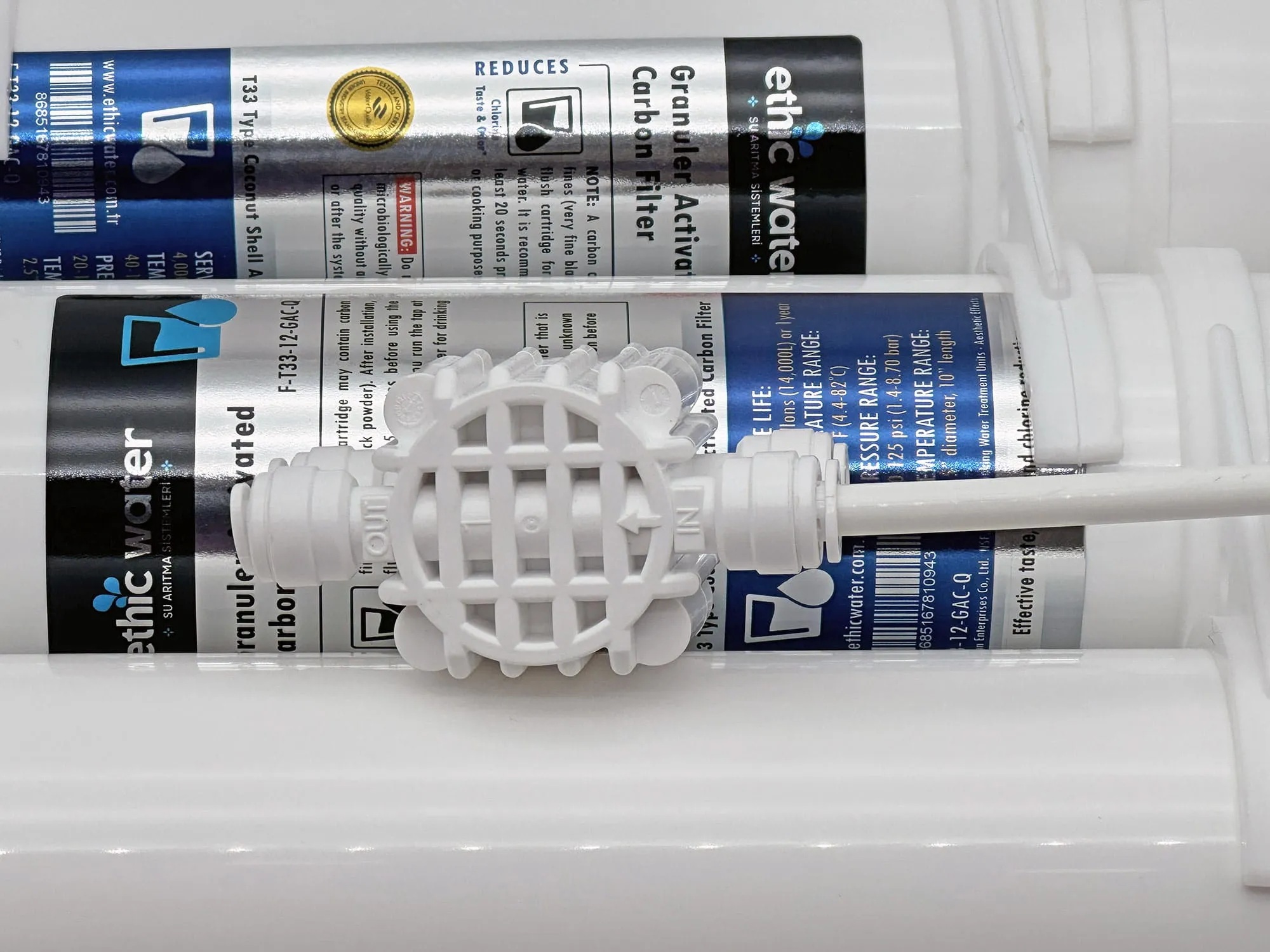

Aşama on sekiz de şatof valfimizin takılması var, şatof valfin yönlerine dikkat etmelisiniz yanlış bağlantı sistemi çalıştırmaz. şatof üzerinde IN yazan yere 3 nolu karbon filtresinin çıkışından şatof in yazan yere 17 cm uzunluğunda hortum keselim ve resimdeki gibi hortumu yerine takalım. Bakınız Resim-18
Resim-19
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 19
Aşama on dokuz da membran filtre giriş kapak kısmına 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-19

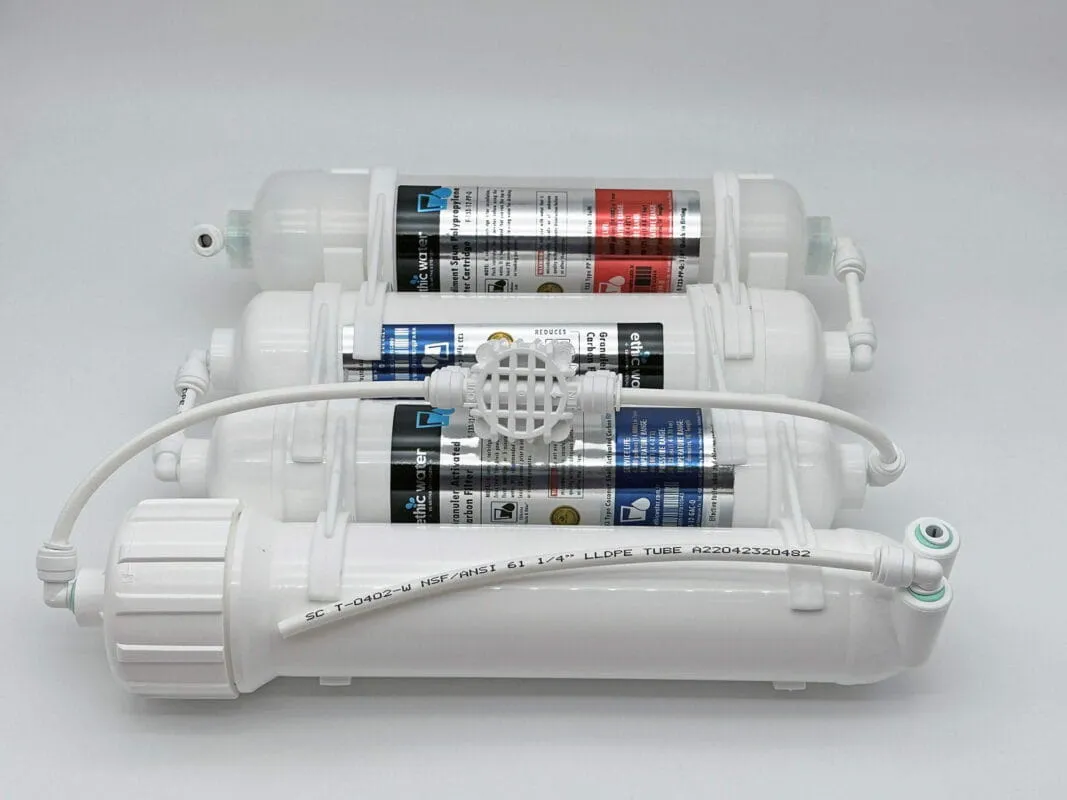

Resim-20
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 20
Aşama yirmi de şatof valf OUT kısmından membran girişine 20 cm hortum keselim ve resimde ki gibi yerine takalım. Bakınız Resim-20

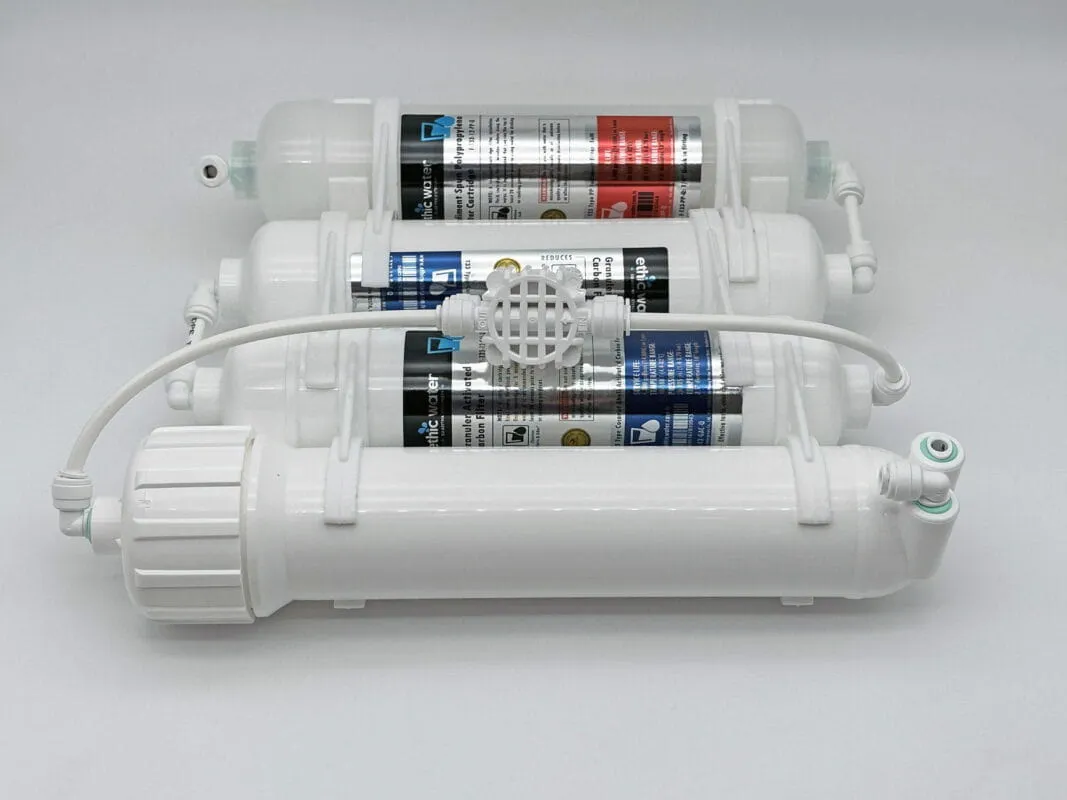

Resim-21
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 21
Aşama yirmi bir de membran kabının atık su çıkışına resim de görüldüğü yere 1/4 inc hareketli dirsek takalım . Bakınız Resim-21
Resim-22
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 22
Aşama yirmi iki de membran kabının arıtılmış su çıkışına resim de görüldüğü yere 1/4 inc 21. aşamada taktığımız hareketli dirseğe flow takmak için 24cm uzunluğunda bir hortum takalım . Bakınız Resim-22

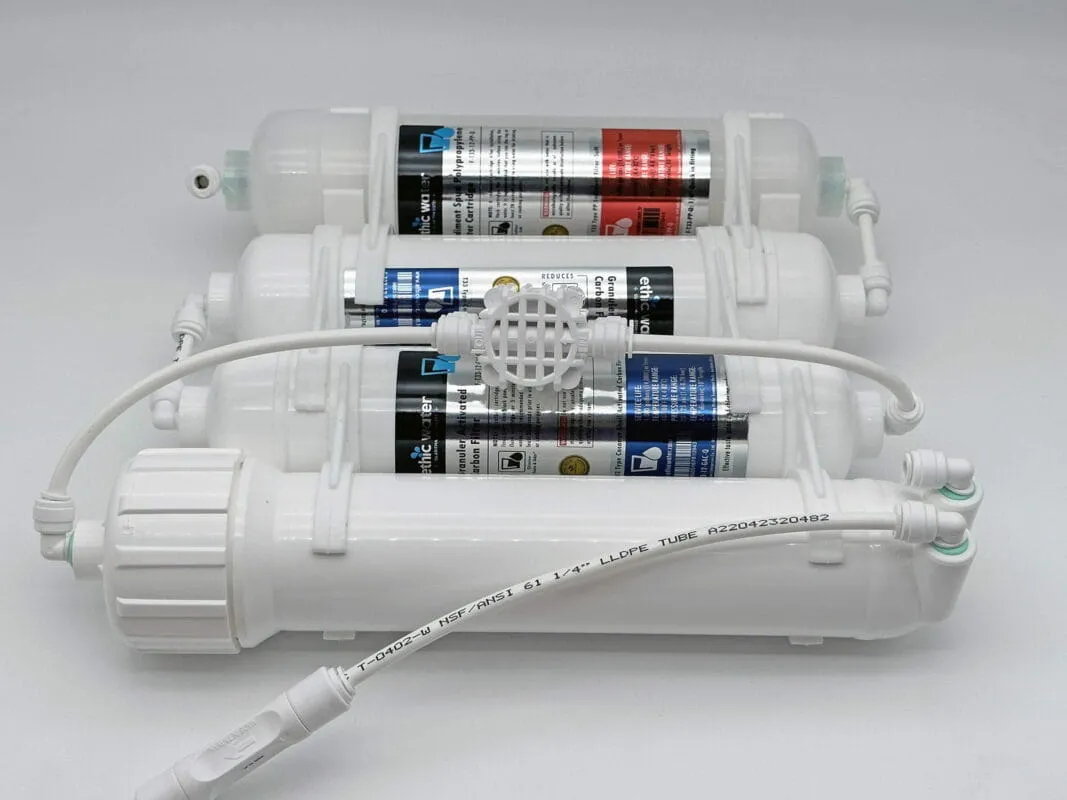

Resim-23
Swun Chyan 1/4 Quick Flow 420 Akış Kısıtlayıcı
Swun Chyan 1/4 Quick Flow 420 Akış Kısıtlayıcı Ölçüleri
- Hortum Giriş Kısmı: 1/4 inc - 1/4 inc
- Akış Hızı: 420cc
Toplama Su Arıtma Cihazı Aşama 23
Aşama yirmi üç de 24cm'lik hortumun ucuna atık kısıcımız olan flow 300'ü ok işaretine dikkate ederek resimde görüldüğü gibi takalım . Bakınız Resim-23
Resim-24
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 24
Aşama yirmi dört de membran kabının arıtılmış su çıkış kısmına 1 adet 1/4 inc hareketli dirsek takalım . Bakınız Resim-24
Resim-25
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 25
Aşama yirmi beşte membran kabının arıtılmış su çıkış kısmına taktığımız 1 adet 1/4 inc hareketli dirseğe 5,5 cm uzunluğunda bir parça hortum takalım . Bakınız Resim-25
Resim-26
DNT 1/4 Quick Boru Tipi Düz Çek Valf
DNT 1/4 Quick Boru Tipi Düz Çek Valf Ölçüleri
- Hortum Giriş Kısmı: 1/4 inc - 1/4 inc
Toplama Su Arıtma Cihazı Aşama 26
Aşama yirmi altı da membran kabının arıtılmış su çıkış kısmına taktığımız 5,5 cm uzunluğunda ki hortuma boru tipi çek valfimizi ok işaretine dikkat ederek resimde görüldüğü şekilde takalım . Bakınız Resim-26
Resim-27
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 27
Aşama yirmi yedi de boru tipi çek valfimize 5,5 cm uzunluğunda bir parça hortum takalım. Bakınız Resim-27

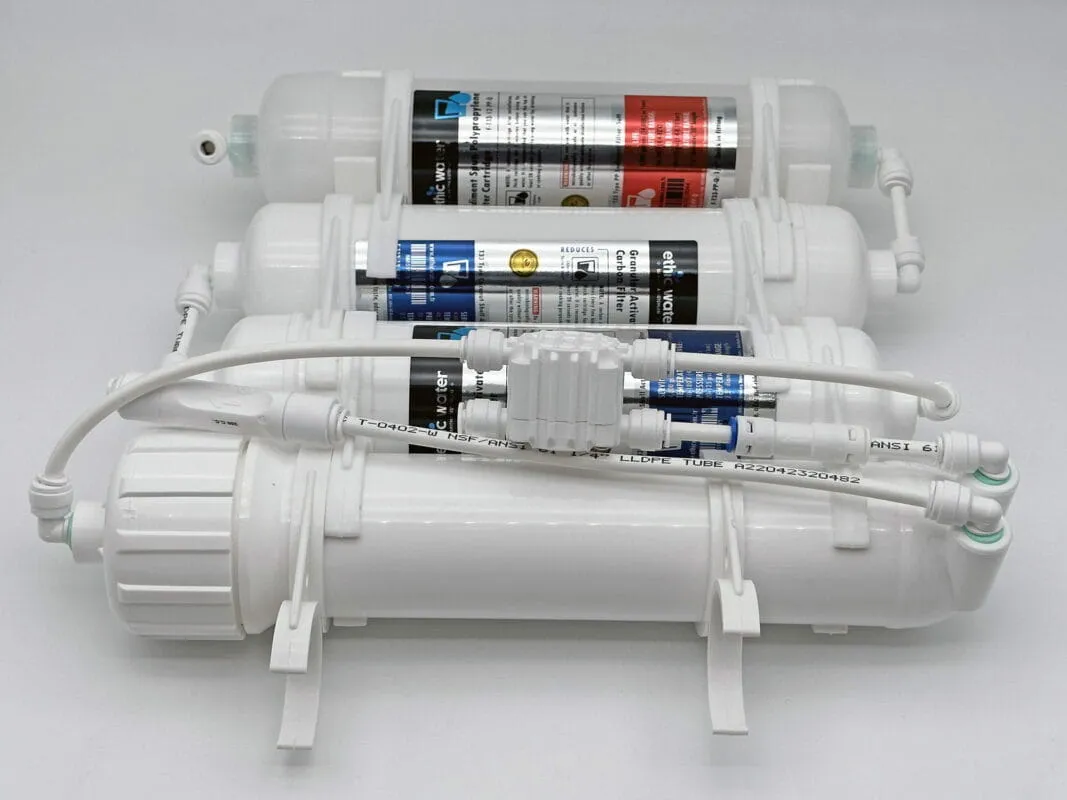

Resim-28
Toplama Su Arıtma Cihazı Aşama 28

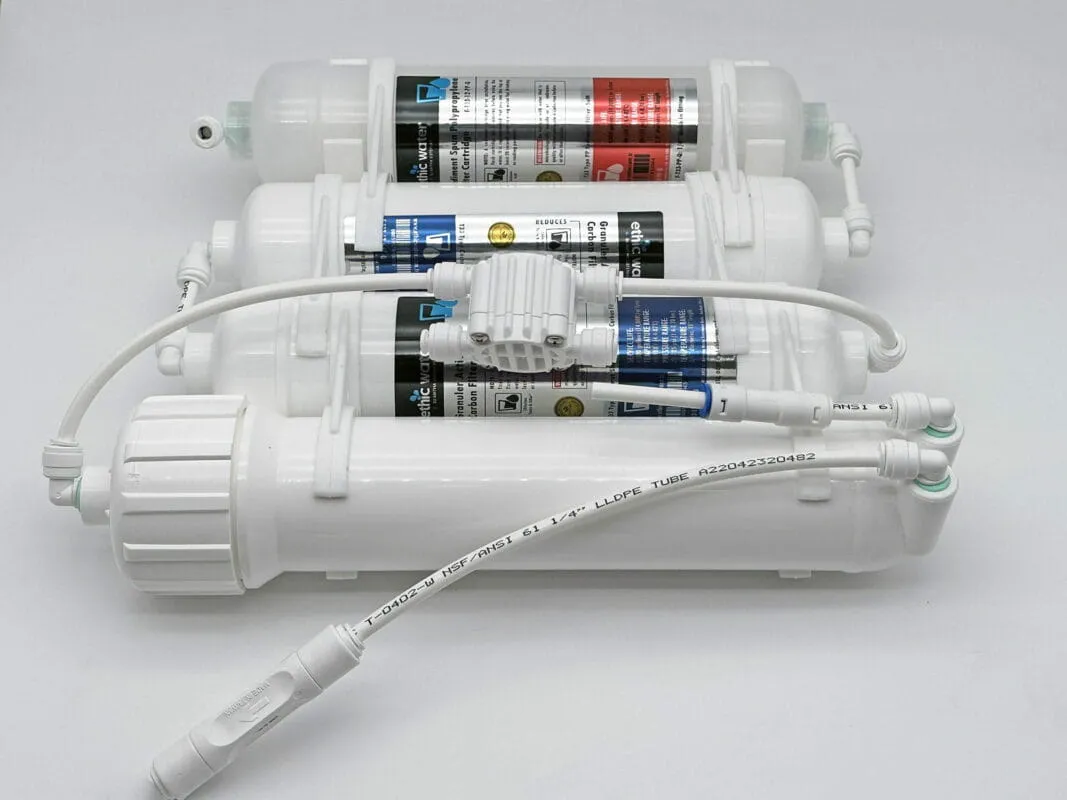

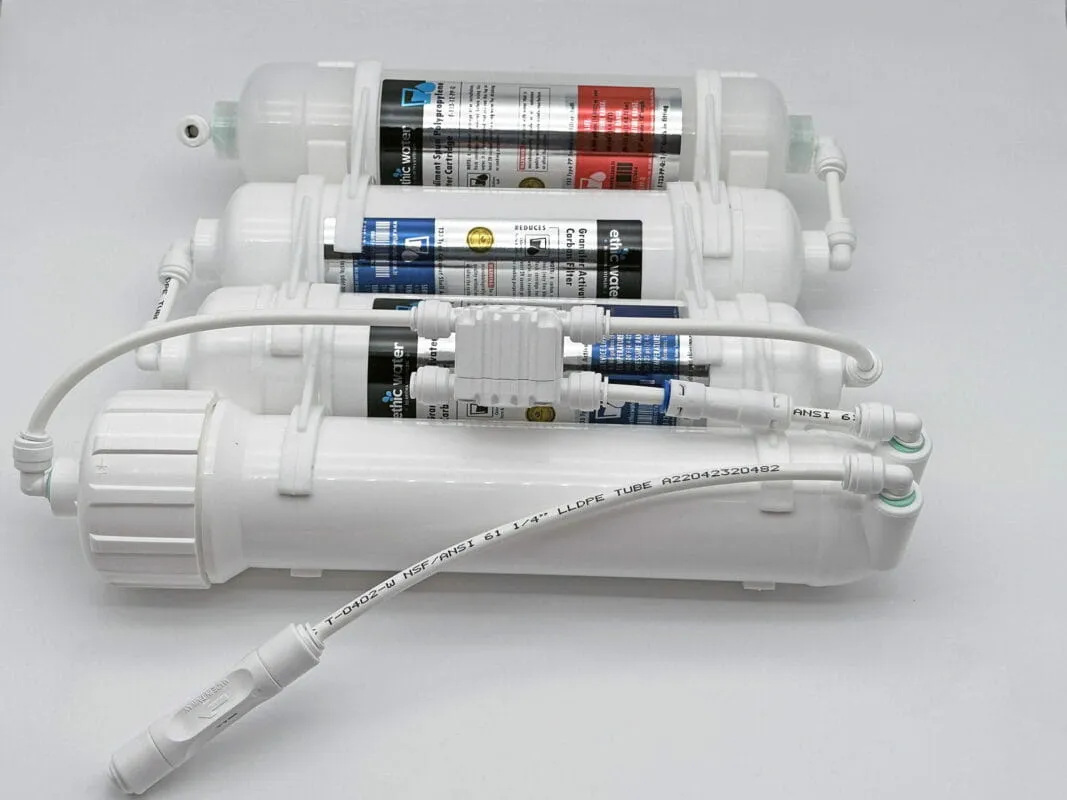

Aşama yirmi sekizde boru tipi çek valfimize 5,5 cm uzunluğunda taktığımız hortumu şatof valfin IN yazan yerin altına resimde görüldüğü gibi takalım. Bakınız Resim-28
Resim-29
2.5 İnc – 2 İnc Çiftli Kelepçe
2.5 İnc – 2 İnc Çiftli Kelepçe
Toplama Su Arıtma Cihazı Aşama 29
Aşama yirmi dokuz membran kabına post karbonu monte etmek için 2 adet 2,5 inc'e 2 inc kelepçe takalım. Bakınız Resim-29

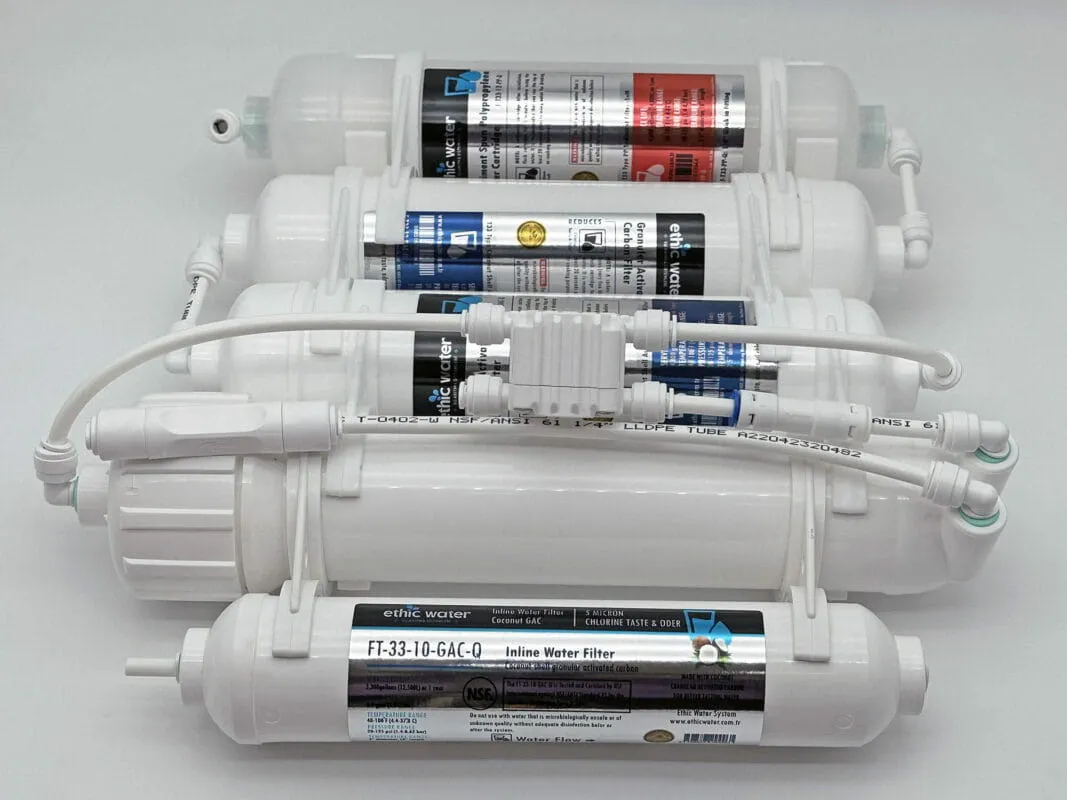

Resim-30
Swun Chyan FT-33-10-GAC-Q Post Tatlandırıcı Karbon Filtre

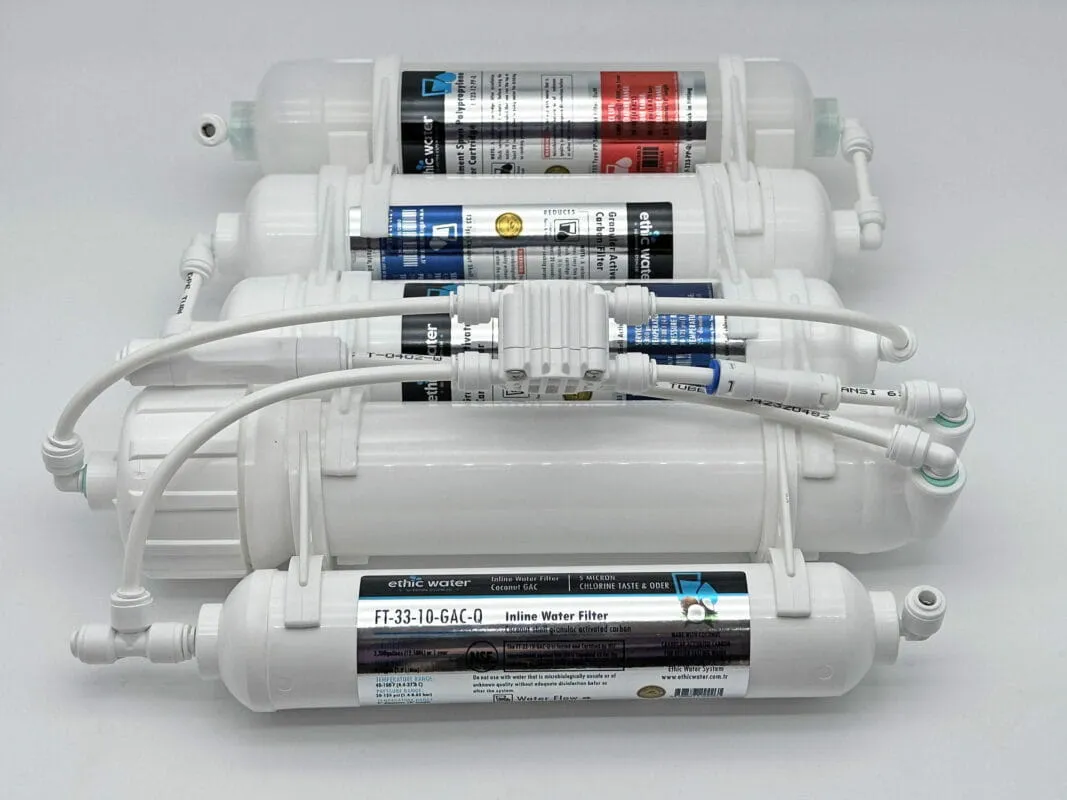

Toplama Su Arıtma Cihazı Aşama 30
Aşama otuz da membran kabına post karbonu monte etmek için 2 adet 2,5 inc'e 2 inc taktığımız kelepçe üzerine resimde görüldüğü yönde post karbon filtremizi takalım (post karbon filtrenin de su akış yönüne dikkat edelim) takalım. Bakınız Resim-30
Resim-31
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 31
Aşama otuz bir de post karbon filtremizin girişine T bağlantı yapmak için 4 cm uzunluğunda bir parça hortum takalım. Bakınız Resim-31
Resim-32
Swun Chyan 1/4 Quick Hortum T Fitting Z-Q-7044
NSF Sertifikalı Swun Chyan 1/4 Quick Hortum T Fitting Z-Q-7044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 32
Aşama otuz iki de post karbon filtremizin girişine taktığımız 4 cm'lik hortuma resimde görüldüğü gibi T fittings bağlantımızı takalım. Bakınız Resim-32
Resim-33
Swun Chyan 1/4 Su Arıtma Hortumu
Toplama Su Arıtma Cihazı Aşama 33
Aşama otuz üçte şatof valf OUT kısmının alt tarafına resimde görüldüğü gibi 20 cm uzunluğunda bir hortum takalım. Bakınız Resim-33

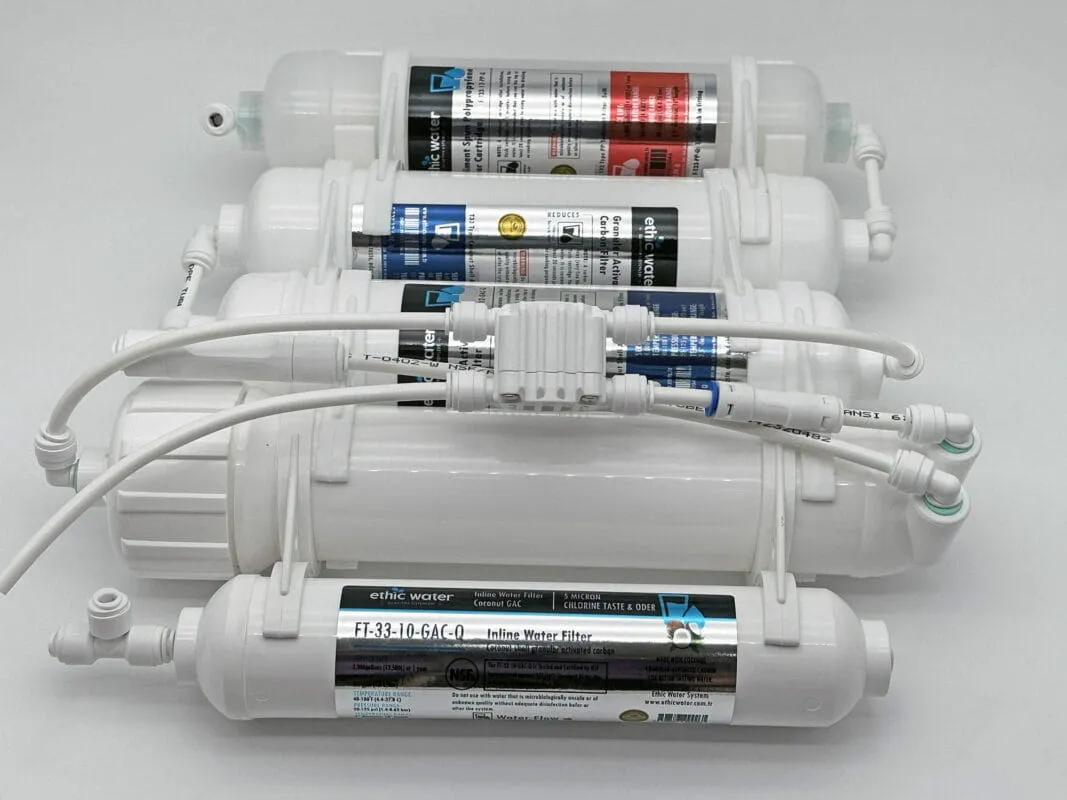

Resim-34
Toplama Su Arıtma Cihazı Aşama 34
Aşama otuz dörtte şatof valf OUT kısmına taktığımız 20 cm'lik hortumu post karbon girişindeki T bağlantının orta kısmına hortumu takalım. Bakınız Resim-34
Resim-35
Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044
NSF sertifikalı Swun Chyan 1/4 Quick Çubuklu Hareketli Dirsek Fittings Z-Q-SE4044, Hızlı bağlantı teknolojisi ile kolayca hiç bir el aleti kullanmadan kolayca takabilirsiniz
Toplama Su Arıtma Cihazı Aşama 35
Aşama otuz beş post karbon filtremizin çıkış kısmına 1 adet 1/4 inc hareketli dirsek takalım. buradan çıkan su artık içmeye hazır sudur bu çıkışı arıtma musluğumuza bağlayacağız.. Bakınız Resim-35
Resim-36
Likuan NCPS803CP NSF/ANSI 61 Sertifikalı Su Arıtma Musluğu
Toplama Su Arıtma Cihazı Aşama 36 Su Arıtma Cihazı Son Bağlantıları

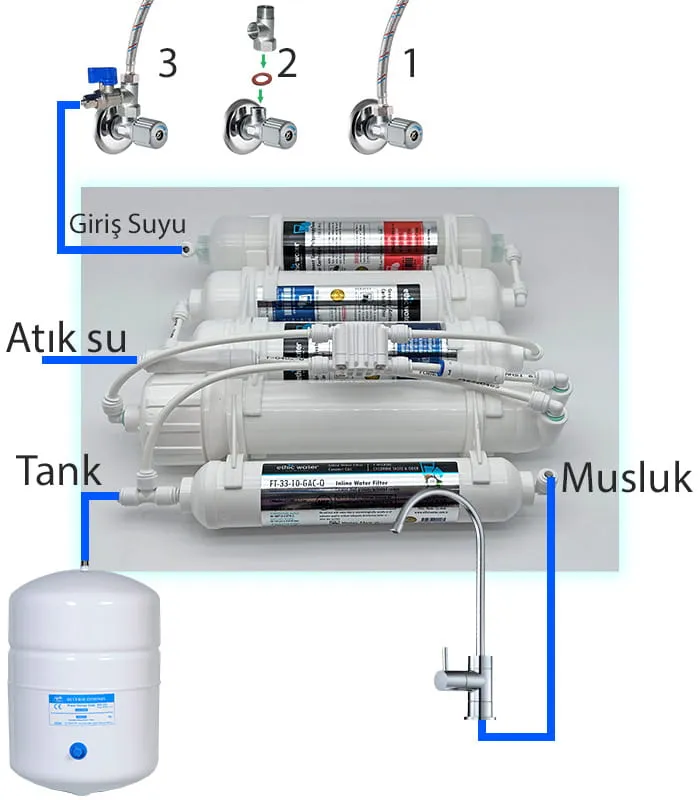

Aşama otuz altı su arıtma cihazının giriş çıkış bağlantılarını kısaca resimde çizmeye çalıştık. Bakınız Resim-36
